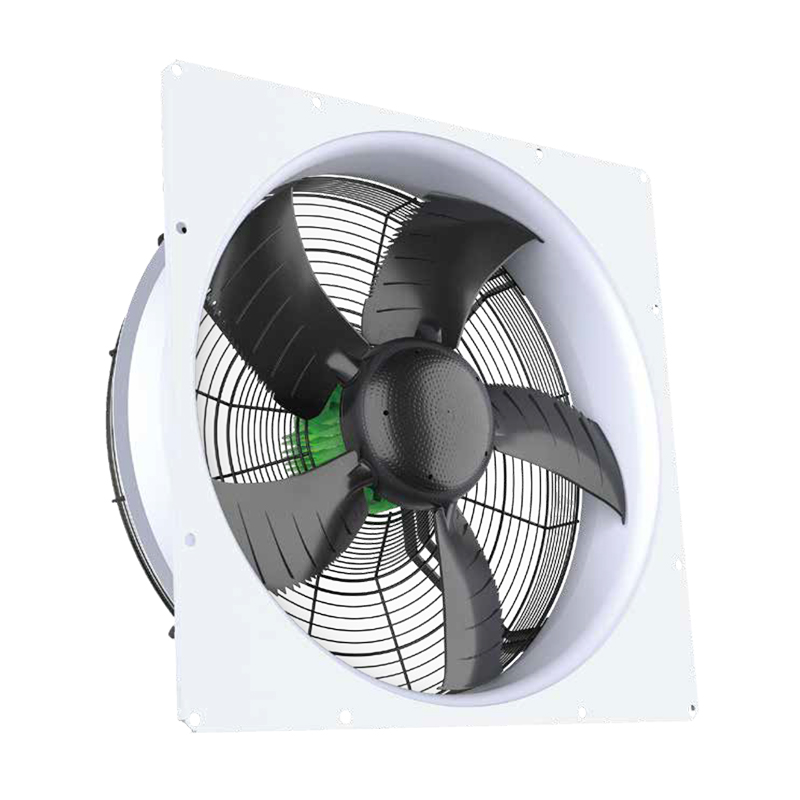

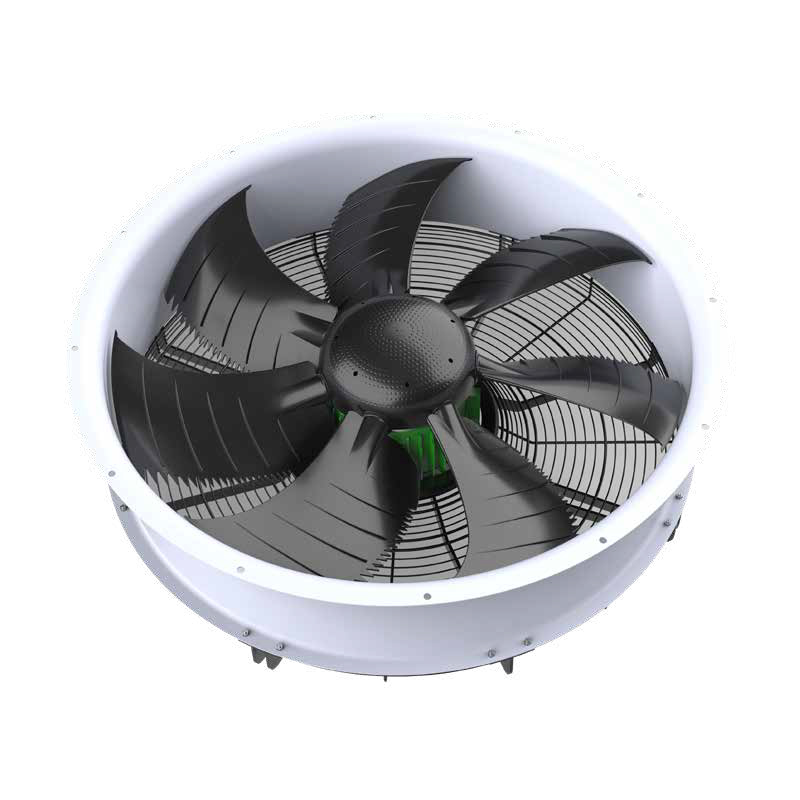

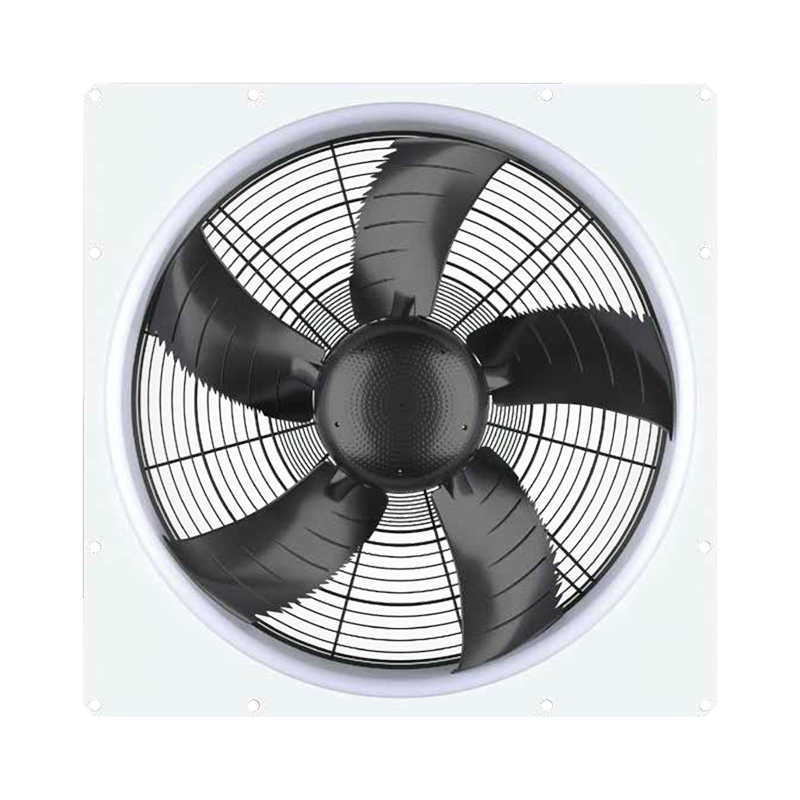

KF sorozatú rendkívüli, nagy hatékonyságú, alacsony zajszintű axiális ventilátor

Melyek a KF sorozatú rendkívül nagy hatásfokú, alacsony zajszintű axiális ventilátorok telepítési módjai?

A KF sorozatú axiális ventilátorok bemutatása
A KF sorozat rendkívül nagy hatásfokú, alacsony zajszintű axiális ventilátor fejlett megoldást jelent az olyan HVAC alkalmazásokhoz, amelyek nagy teljesítményt és csökkentett működési zajt igényelnek. Akár 1200 mm-es méretekkel, 60 000 m³/h légkapacitással és 300 Pa statikus nyomással ez a ventilátorsorozat alkalmas nagyméretű rendszerekhez. Felszerelhető speciálisan kialakított belső rotoros EC (PMSM) vagy AC motorokkal, amelyek rugalmasságot biztosítanak a különböző rendszerkövetelményekhez. A motor IP66-ig terjedő védelmi osztályú, amely biztosítja a megbízhatóságot igényes környezetben, az üzemi hőmérséklet tartománya pedig -40°C és 75°C között mozog, így alkalmas különféle éghajlati és üzemi körülményekre. A Zhejiang Kemao Holding Group Co., Ltd., a KF sorozat gyártója 30 éves tapasztalattal rendelkezik a HVAC axiális ventilátorok gyártásában. A több mint 100 kutató-fejlesztő személyzettel és több mint 200 szabadalmaztatott technológiával a Kemao nagyvállalatként ismert, amely központi fűtéshez és alacsony hőmérsékletű hőszivattyúkhoz való axiális ventilátorok fejlesztésére és szállítására szakosodott. A vállalat emellett hozzájárul a nemzeti és regionális szabványok kidolgozásához, kiemelve a HVAC iparágban szerzett műszaki szakértelmét.

Általános szempontok a telepítéshez
A konkrét telepítési módszerek megvitatása előtt számos általános tényezőt kell figyelembe venni a megfelelő teljesítmény biztosítása érdekében. A KF sorozatú axiálventilátor nagy mérete és légáramlási kapacitása miatt stabil rögzítési felületeket igényel, amelyek bírják a vibrációt és a terhelést. Megfelelő távolságot kell fenntartani a levegő beszívása és elszívása előtt, megakadályozva a légáramlás akadályozását. Az elektromos bekötéseket a motor típusának megfelelően – EK vagy AC – kell elvégezni, a vonatkozó biztonsági előírások betartása mellett. Figyelembe véve az IP66-os motorvédelmi osztályt, a ventilátor beltéri vagy kültéri környezetbe is beépíthető, de a telepítési folyamatnak továbbra is meg kell védenie az elektromos alkatrészeket az üzembe helyezés során.

Falra szerelhető szerelés
A KF sorozatú axiális ventilátorok egyik általános beépítési módja a falra szerelés. Ezt a megközelítést gyakran alkalmazzák szellőztető rendszerekben, ahol a levegőt közvetlenül a külső környezetből kell elszívni vagy ki kell juttatni. Ennél a módszernél a ventilátort egy falnyílásra szerelik fel, amely egy vonalban van a rendszer légcsatornájával vagy egy nyitott térrel. A falra szerelés lehetővé teszi a hatékony légcserét a beltéri és a kültéri terek között, a KF sorozat nagy átmérője pedig alkalmassá teszi ipari üzemek, raktárak és kereskedelmi létesítmények számára. Falra szereléskor konzolokat és biztonságos rögzítési rendszereket kell alkalmazni, hogy ellenálljon a ventilátor súlyának és működési vibrációjának. A gumi szigetelőket gyakran javasolják, hogy csökkentsék a rezgésátvitelt a falszerkezetre, ami viszont csökkenti a zajátvitelt. A telepítés során figyelembe kell venni a könnyű hozzáférést is a motor és a kések időszakos ellenőrzéséhez.

Csatornába szerelt telepítés
A KF Series axial fan can also be integrated into duct systems, either for supply or exhaust purposes. In this installation type, the fan is placed within the duct, where it facilitates the movement of large air volumes across the HVAC system. This method is common in central heating and cooling applications, where uniform air distribution across multiple zones is required.Duct-mounted installation requires careful alignment between the fan and duct connections to minimize airflow resistance. Flexible connectors can be used to absorb vibration and thermal expansion, ensuring smooth operation. For fans operating at high volumes of up to 60,000m³/h, the duct design must accommodate sufficient clearance and low resistance pathways. Regular inspection points should be included in the duct system to allow access for cleaning and maintenance.

Mennyezetre szerelt szerelés
Egyes létesítményekben a mennyezetre szerelt felszerelést részesítik előnyben, különösen, ha a padló- vagy falfelület korlátozott. A KF sorozatú axiálventilátor a mennyezetre függeszthető acél támasztékok vagy vázszerkezetek segítségével, amelyeket úgy terveztek, hogy elbírják a terhelést. Ez a módszer lehetővé teszi a függőleges tér hatékony kihasználását, amelyet általában nagy kereskedelmi épületekben, földalatti létesítményekben és üzemi műhelyekben alkalmaznak. A mennyezetre szerelt telepítéshez rezgésszigetelő elemekre van szükség, mivel a felfüggesztett rendszerek működési rezgést továbbíthatnak a szerkezeti gerendákra, ha nem megfelelően kezelik őket. Szigorú zajkibocsátási követelményeket támasztó környezetekben, például kereskedelmi terekben, további hangcsillapító intézkedések is megvalósíthatók a rögzítési rendszerben. A ventilátor IP66 motorvédelmi besorolása biztosítja, hogy még szabad mennyezeti környezetben is védett marad a por és a nedvesség ellen.

Padlóra szerelhető beépítés
Egyes esetekben a padlóra szerelt telepítés lehet a legpraktikusabb megoldás. A KF sorozatú axiálventilátor speciálisan kialakított, padlóra rögzített alapkeretekre helyezhető. Ezt a beépítési típust gyakran használják ideiglenes szellőztető rendszerekben, ipari csarnokokban vagy olyan létesítményekben, ahol függőleges légmozgásra van szükség. A padlóra szerelés stabilitást biztosít, de a ventilátor körül megfelelő távolságot kell tartani a légáramlás akadályozásának elkerülése érdekében. Mivel a ventilátor közelebb van a talajszinthez, védőrácsokat vagy védőburkolatokat lehet felszerelni, hogy megakadályozzák a forgó lapátokkal való véletlen érintkezést. Nagyméretű, 1200 mm-es méretig terjedő modelleknél a telepítés során emelő- és pozícionáló berendezésekre lehet szükség a biztonságos kezelés érdekében.

A telepítési módok összehasonlítása
A following table provides a comparison of the four primary installation methods for KF Series extraordinary high efficiency low noise axial fans:

Elektromos és motoros szempontok
A KF Series can be configured with either EC (PMSM) or AC motors, and the installation method may vary slightly depending on the motor type. EC motors often require electronic control systems, which must be integrated during installation. AC motors typically connect directly to the power supply but still require proper grounding and overload protection.The motor protection class of IP66 makes the fan resilient against dust and strong water jets, but cable entries and control systems must still be sealed properly. During installation, attention must be given to cable routing to prevent mechanical stress or moisture ingress.

Biztonsági és karbantartási szempontok
Függetlenül attól, hogy melyik telepítési módot választja, a biztonság és a karbantartáshoz való hozzáférés fontos. A ventilátorokat úgy kell felszerelni, hogy a szerviz személyzet hozzáférjen a motorhoz, a lapátokhoz és a házhoz rutinszerű ellenőrzés céljából. A véletlen beindítás elkerülése érdekében a karbantartás során be kell tartani a reteszelési-tagolási eljárásokat. Az időszakos ellenőrzéseknek a ventilátorlapátok tisztítására, a motor állapotának ellenőrzésére és a rezgésszigetelő elemek ellenőrzésére kell összpontosítaniuk. Mivel a Zhejiang Kemao Holding Group Co., Ltd. a KF sorozatot nagy igénybevételű HVAC alkalmazásokhoz tervezi, a hosszú távú megbízhatóság nemcsak a termék tervezésétől, hanem a megfelelő telepítéstől és a folyamatos gondozástól is függ.
